Система контроля и управления доступом

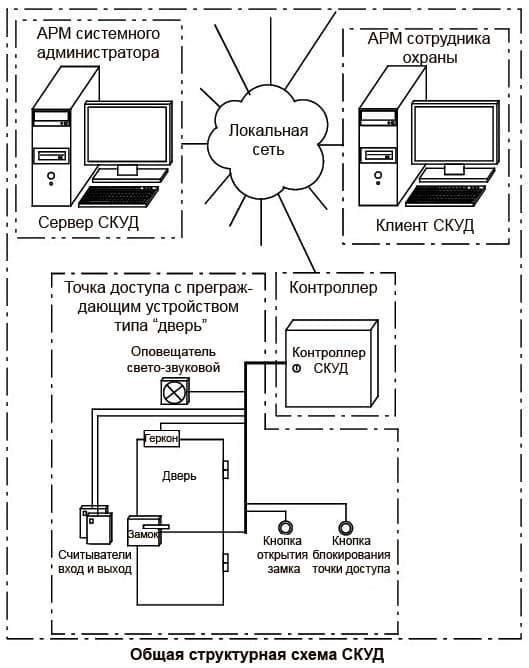

Структура СКУД

Назначение системы контроля и управления доступом

Система контроля и управления доступом (СКУД) используется для организации точек прохода с ограниченным допуском в различные зоны предприятия. Применяется на контрольно-пропускных пунктах (КПП) по пропуску людей, КПП по пропуску автотранспорта, дверях, обеспечивающих допуск во внутренние помещения, а также калитках прохода на периметр, расположенных на улице.

Состав системы контроля и управления доступом

  • ЭВМ сервера СКУД. На нём находится база данных СКУД, а также обеспечивается информационный обмен с контроллерами СКУД и с ЭВМ клиентов СКУД.
  • ЭВМ клиентов СКУД. Располагаются в помещениях, в которых необходимо обеспечить настройку удалённого оборудования СКУД по сети, оперативный контроль и управление состоянием системы, а также формирование и просмотр отчётов о событиях, произошедших в системе СКУД за любой промежуток времени. Количество ЭВМ клиентов в одной системе не ограничено.
  • Контроллеры СКУД. Количество контроллеров одной системе СКУД, не ограничено. Контроллер служит для приёма и анализа информации от датчиков, устанавливаемых непосредственно возле мест прохода, а также формирования управляющих сигналов, позволяющих сотрудникам совершать проход через точки доступа в автоматическом режиме. Контроллер передаёт информацию о произошедших событиях серверу СКУД по интерфейсу ethernet.
  • Оборудование точки доступа. Для организации прохода через точку доступа, место прохода оборудуется одним или двумя считывателями, исполнительными механизмами, обеспечивающими разблокирование и блокирование преграждающих устройств, датчиками контроля состояния преграждающего устройства, кнопками, при необходимости, обеспечивающими разблокирование и блокирование исполнительных механизмов в ручном режиме, также возможно подключение вспомогательных исполнительных устройств, таких как сирены, светозвуковые оповещатели, светофоры.

Основные функциональные характеристики СКУД

  • организация прохода через точки доступа с разными типами преграждающих устройств: с дверями, оборудованными электромеханическими или электромагнитными замками, шлюзовыми системами, турникетами, воротами, шлагбаумами;
  • возможность использования любых индивидуальных идентификаторов объектов, совершающих проход через точки доступа;
  • приём информации от считывателей идентификаторов с интерфейсом wiegand26, wiegand34, wiegand37, wiegand42, wiegand58;
  • возможность индивидуальной настройки набора доступных функций для каждого оператора ЭВМ;
  • настройка индивидуального режима доступа (даты, временных интервалов, специальных правил) для каждого сотрудника в каждую точку доступа
  • хранение кодов индивидуальных идентификаторов, режимов доступа, настроек контроллера, событий во внутренней энергонезависимой памяти контроллеров и, как следствие, возможность работы контроллера в автономном режиме;
  • наличие внутренних часов контроллера, позволяющее фиксировать дату и время событий при работе в автономном режиме;
  • функция автоматического восстановления связи между контроллером и ЭВМ сервера СКУД с автоматической передачей данных о событиях, произошедших при отсутствии связи;
  • функция интеграции с подсистемой охраны периметра;
  • работа системы в среде Windows или Astra Linux;
  • электропитание системы СКУД от распределительного щита, обеспечивающего возможность автоматического переключения между двумя независимыми взаимно-резервирующими источниками первичного переменного напряжения 220В или 380В;
  • электропитание системы СКУД от источников бесперебойного питания с блоками аккумуляторных батарей, позволяющих обеспечить работоспособность системы в течение времени более двух часов после отключения первичного напряжения 220 Вольт;
  • защита от влаги и пыли всех элементов системы СКУД, устанавливаемых на улице не хуже IP54;
  • рабочий температурный диапазон всех элементов системы СКУД, устанавливаемых на улице, от -40°С до + 50 °С;
  • работоспособность оборудования, устанавливаемого на улице, при относительной влажности воздуха (Т=25 °С) до 98%;
  • защита от влаги и пыли всех элементов системы СКУД, устанавливаемых внутри помещений, не хуже IP20;
  • рабочий температурный диапазон всех элементов системы СКУД, устанавливаемых внутри помещения, от +5°С до + 50 °С;
  • работоспособность оборудования, устанавливаемого внутри помещения, при относительной влажности воздуха (Т=25 °С) до 80%.
