Пульт управления

В состав пульта управления (ПУ) входят следующие устройства:

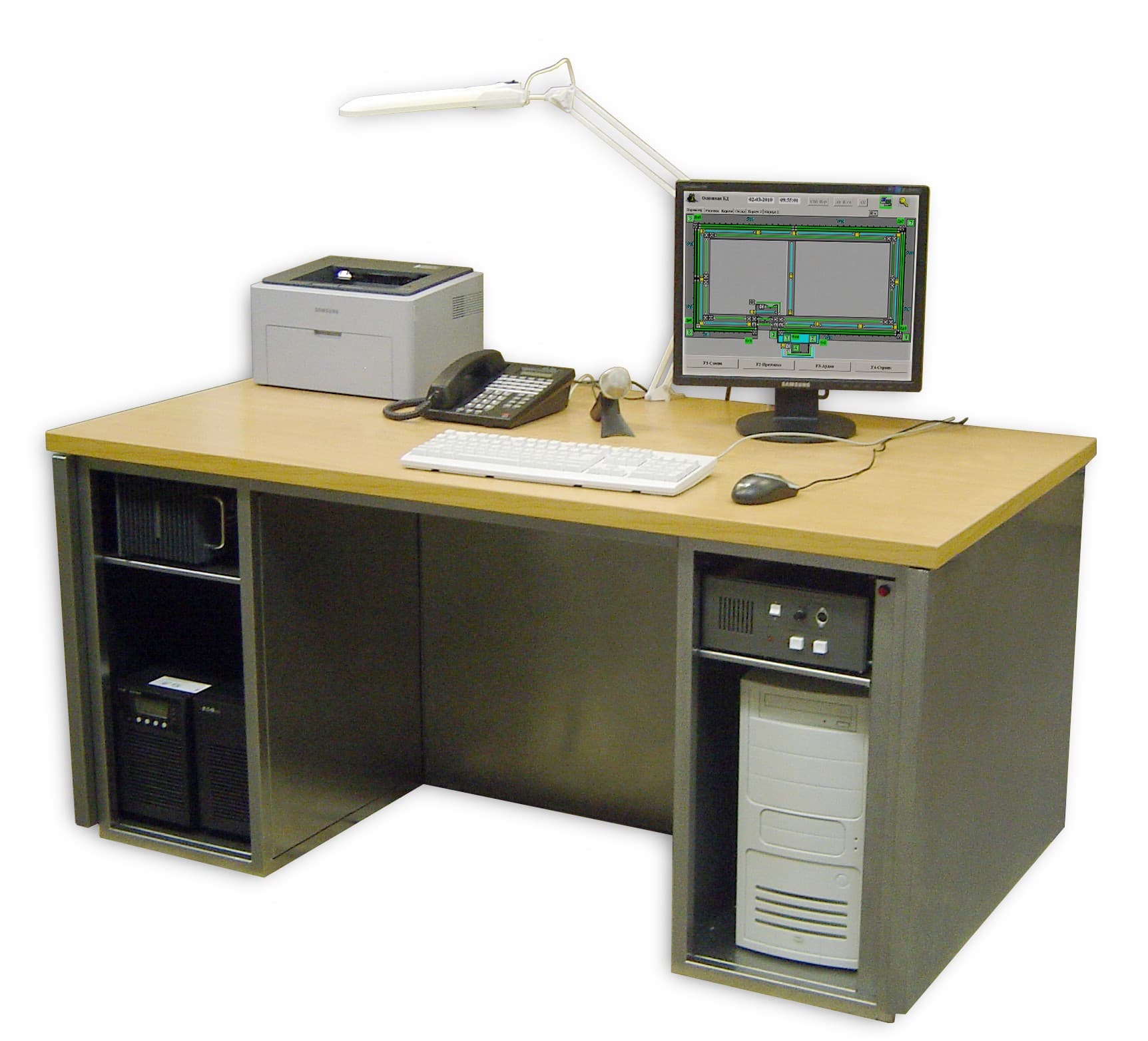

Пульт управления
  • стол оператора, в котором находятся:
    • контроллер управления линией (КУЛ) для управления линиями блоков объектовых (БО), табло, устройствами громкой и оперативной связи;
    • устройство вводно-защитное (УВЗ) для подключения и защиты от перенапряжений всех линий связи;
    • блок сетевых розеток для подключения к сети переменного тока устройств ПУ;
  • системный блок ЭВМ, обеспечивающий функционирование системы и управление работой всех устройств, входящих в систему. В системном блоке дополнительно установлена плата PCI-адаптера двух гальванически изолированных каналов RS-422/485;
  • монитор для отображения на экране результатов работы системы;
  • клавиатура ЭВМ и манипулятор "мышь";
  • принтер, обеспечивающий документирование протоколов событий и действий персонала, происходящих во время работы системы;
  • телефонная станция с системным телефоном оператора, имеющим программируемую панель с кнопками связи с абонентами;
  • усилитель громкоговорящей связи с микрофонным пультом, обеспечивающие трансляцию на периметр и в помещения сигнала "тревога" (сирена), распоряжений и служебных сообщений;
  • источник бесперебойного питания с дополнительной аккумуляторной батареей, обеспечивающие стабилизацию напряжения сети переменного тока, питающей устройства ПУ, а также работу системы при пропадании напряжения сети в течение не менее 1 часа;

Контроллер управления линией

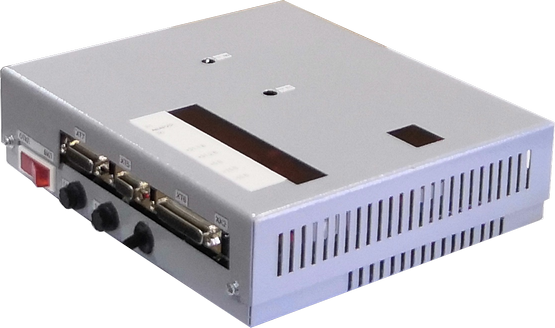

Контроллер управления линией (КУЛ). Контроллер управления линией
Предназначен для управления двумя линиями блоков объектовых (БО), табло, громкой связью, оперативной связью. Управление реализуется с соответствии с командами, поступающими из ЭВМ системы, с которой КУЛ связан последовательным интерфейсом RS-485. По этому же каналу КУЛ передаёт в ЭВМ сообщения о событиях и состояниях.
КУЛ формирует специальные сигналы управления и питания для БО по двухпроводным линиям связи. К этим линиям БО подключаются методом параллельного включения неполярным способом. КУЛ постоянно опрашивает подключенные БО и получает от них информацию об их работоспособности и состоянии шлейфов сигнализации. К шлейфам сигнализации подключаются выходные контакты извещателей и кнопок тревожной сигнализации (КТС). При изменении состояния шлейфа с «Норма» на «Тревога» (или обратно) или при неполучении информации от БО о его работоспособности КУЛ немедленно посылает сообщение в ЭВМ о данном событии, где в соответствии с текущим состоянием объекта («взят» или «снят» с охраны) происходит обработка этого события.
КУЛ реализует постоянный контроль за величиной протекающего тока в линии БО и при превышении допустимой величины отключает линию БО и посылает в ЭВМ сообщение о коротком замыкании линии и её отключении. Все взятые под охрану ДОС и КТС, подключенные к данной линии БО, переводятся в состояние «Тревога» с соответствующими системными процедурами (сирена, индикация на мониторе ЭВМ и табло, записи в протокол сообщений и т.д.).
Конструктивно КУЛ изготовлен в металлическом корпусе и используется для эксплуатации в отапливаемых помещениях при следующих внешних условиях:
  • рабочая температура от плюс 5 до плюс 50° С;
  • степень защиты IP 20;
  • влажность 80% при температуре плюс 25° С;

Устройство вводно-защитное

Устройство вводно-защитное (УВЗ) предназначено для защиты устройств ПУ от попадания в них опасных импульсных напряжений до 1500 В с линий связи.

УВЗ содержит платы защиты трёх типов: плата защиты телефонных линий (ТЛ), плата защиты линий громкоговорящей связи и плата защиты каналов RS-422/485.

Количество плат различного типа, устанавливаемых в УВЗ, определяется количеством линий связи, используемых в данном варианте исполнения системы. В УВЗ размещены КУЛ и кнопка тревожной сигнализации (КТС) оператора.

Блок питания датчиков

Блок питания (БП) обеспечивает питание датчиков охранной сигнализации (ДОС), установленных на периметре или помещениях объекта охраны, постоянным стабилизированным напряжением. Для компенсации падения напряжения в длинных линиях выбран диапазон выходного напряжения 26 ÷ 32 В, внутри которого пользователь имеет возможность настроить необходимый уровень напряжения.

Питание к датчикам подается по двум (правому и левому) «плечам» с током потребления не более 3,7А по каждому из плеч. Одно из них должно охватывать одну половину охраняемого периметра, а другое – вторую. Разделение плеч реализовано на уровне предохранителей, установленных на плате защиты линий питания. На этой же плате установлены индикаторы наличия напряжения для каждого из плеч.
