Подсистема видеонаблюдения

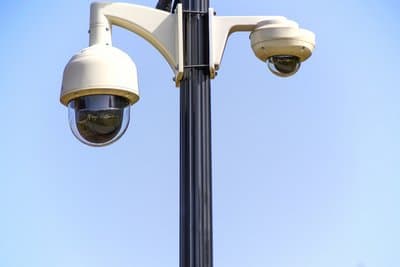

видеокамера
Подсистема видеонаблюдения предназначена для реализации функции видеонаблюдения в интегрированных системах безопасности «Микрос». В подсистеме могут использоваться аналоговые и цифровые IP-видеокамеры внешнего исполнения. устанавливаемые на улице, и внутреннего исполнения, устанавливаемые в помещениях. Видеоинформация с камер поступает по медным проводам на коммутаторы, расположенные в монтажных шкафах, и далее, по оптической связи, на серверы.
Подсистема видеонаблюдения обеспечивает:
  • подключение к одному серверу до 64 видеокамер;
  • передачу видеоинформации в АРМ в режиме реального времени;
  • запись видеоинформации в архив;
  • возможность воспроизведения записи видеоинформации из архива;
  • взятие видеокамер под охрану и снятие с охраны;
  • возможность одновременной записи видеоинформации в архив в режиме реального времени и воспроизведение видеоинформации, ранее записанной в архив;
  • получение стоп-кадра с последующим сохранением в архиве в цифровом формате или выводом на печать;
  • оповещение оператора о тревожном событии при обнаружении движения в поле зрения видеокамеры;
  • длительность хранения видеоинформации в архиве – до 30 суток;
  • поиск в архиве видеоинформации по дате и времени записи;
  • автоматическое восстановление видеопотока от видеокамеры и запись видеоинформации в архив после отказа и восстановления видеоканала;
  • одновременное отображение на мониторе видеоинформации от одной или нескольких видеокамер в любой конфигурации;
  • отображения видеоинформации о тревожном событии от видеокамер, установленных на периметре, на отдельные мониторы оператора, начальника караула (НК) и др.;
  • фиксацию в протоколах оператора, НК и др. событий, связанных с работой подсистемы.

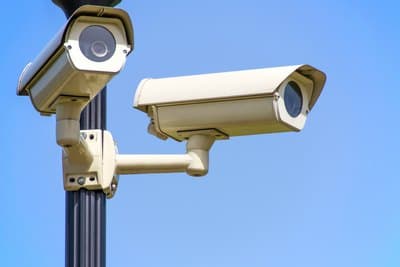

видеокамера
В состав подсистемы видеонаблюдения входят:
  • видеокамеры внешнего исполнения для установки на периметре;
  • линии электропитания и связи от всепогодных монтажных шкафов до видеокамер на периметре;
  • видеокамеры внутреннего исполнения для установки в помещениях;
  • линии электропитания и связи от монтажного шкафа в помещении до видеокамер;
  • средства грозозащиты для оборудования видеонаблюдения.
Отключение записи видеоизображения происходит автоматически с ЭВМ ПУТСО (НК) по отбою тревоги или снятию с охраны рубежа или поста (если они не включены на запись постоянно).

Подсистема видеонаблюдения имеет функцию детектирования видеоканалов, в которой реализованы следующие детекторы: потери сигнала, движения, засветки, закрытия, поворота. Детектор движения позволяет в светлое время суток, а при достаточном освещении и в тёмное время, для привлечения внимания оператора использовать видеокамеры как датчики дополнительного рубежа охраны. На графической схеме и на панели участков ЭВМ оператора и НК изображение видеокамер аналогично изображению датчиков. Рубеж с видеокамерой так же, как и рубеж с датчиком, можно брать и снимать с охраны, давать отбой тревоги с указанием причины, используя панель операций с рубежами и постами. В этой панели оператор имеет возможность включить или выключить запись для любой видеокамеры.

При вызове на ЭВМ оператора панели операций для рубежа с видеокамерой, на тревожном мониторе автоматически отображается видеоизображение от соответствующей видеокамеры во весь экран. При срабатывании детектора видеокамеры, взятой под охрану, автоматически включается запись видеоизображения с этой видеокамеры, если они не включены постоянно, а также и предварительная запись. На ЭВМ оператора срабатывание детектора обрабатывается так же, как и срабатывание любого другого датчика охранной сигнализации. Отключение записи видеоизображения происходит автоматически по отбою тревоги или снятию с охраны рубежа со сработавшей видеокамерой (если они не включены на запись постоянно).

Все команды и события подсистемы видеонаблюдения автоматически фиксируются в протоколе событий системы охраны. Архивы видеозаписей находятся в видеосервере, и просматривать их можно на мониторе видеосервера.
